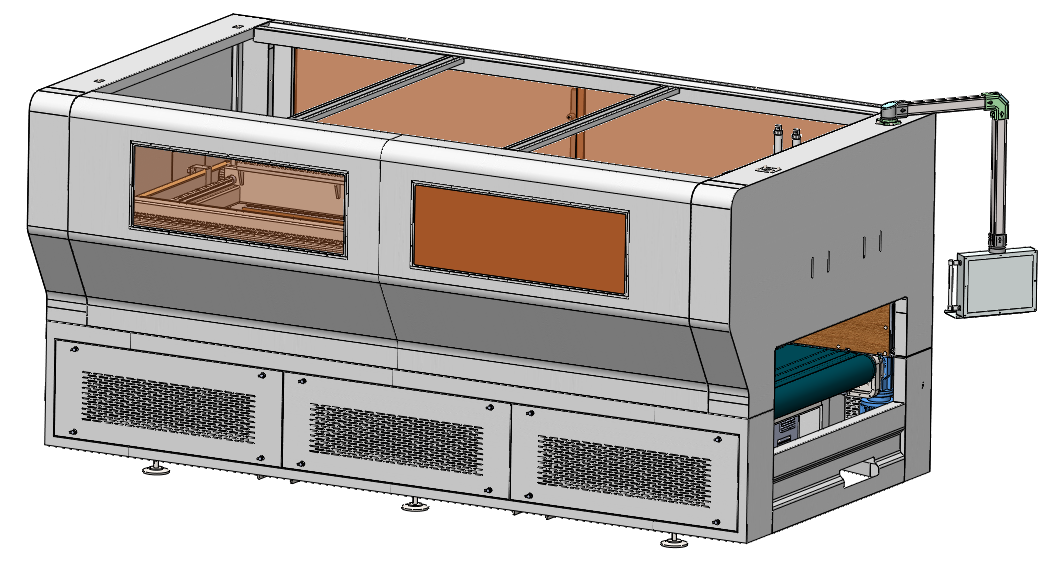

門板尺寸測量站
發布時間：2022/08/11 點擊量：
二、技 術 參 數 表
序號 項目 技 術 要 求 備
注 1 外形尺寸 4500*2360*2300±50
2 工作尺寸 850mm 3 凈重 2000KG
4 測量允許尺寸誤差范圍 ±1mm
5 測量尺寸范圍 長：220～2800；寬：220～1200；高25～300
6 驅動方式 電機+伺服電機 7 功率 12KW+12.5(膠機)
8 控制方式 PLC+人機界面
9 操作電壓 400V/50HZ，三相五線制
10 額定電流 10A
11 壓縮空氣消耗量 20-100標準升/分鐘
12 工作壓力 0.6MPa
13 輸送方式 皮帶輸送
14 測量效率 5-7個/min
15 測量方式 伺服驅動+激光測量
16 使用壽命 8年
三、主 要 材 料 表
編號 部件名稱 規 格 數量 單位 用 材
1 機架 1 套 矩形管焊接，龍門加工而成；
2 長度測量機構 1 套 伺服電機+測量推手
3 寬度測量機構 1 套 伺服電機+測量推手
4 前段擋料機構 1 套 氣缸+推手
5 激光測高器 1 只 松下 6 齒輪、齒條 1 套 索特
7 直線軸承 1 套 米思米 8 直線導軌、滑塊 1 套 上銀 9 氣動元件 1 套 亞德客+SMC 10 軸承 1 套 人本/哈爾濱 11 行星減速機 1 套 APEX 12 伺服電機 1 套 匯川
